Un séparateur eau-huile hors sol convient à la majorité des ateliers, garages et installations industrielles légères : il coûte moins cher à installer, reste accessible pour l'entretien et protège efficacement le réseau d'égout. Un séparateur souterrain devient la bonne réponse dès que l'espace au sol fait défaut, que les débits dépassent 50 GPM, ou que l'installation est exposée au gel sans espace chauffé disponible.
Ce choix engage le budget d'installation, la fréquence d'entretien et la durée de vie utile de l'équipement. Avant d'aller plus loin, si vous n'avez pas encore consulté notre guide technique complet sur les séparateurs eau-huile, il vous donnera les bases nécessaires : principes de séparation gravitaire, types de technologies, et cadre réglementaire canadien. Cet article se concentre sur une seule décision : hors sol ou souterrain ?
Points clés
- Un séparateur hors sol coûte 500 à 1 500 $ d'installation contre 5 000 à 20 000 $ pour un souterrain (excavation et génie civil inclus).
- Les séparateurs hors sol couvrent les débits de 0,5 à 50 GPM. Les souterrains desservent les grandes installations multi-baies et les sites à fort débit.
- Au Québec, la ligne de gel atteint 1,2 à 1,8 m selon la région. Un séparateur souterrain installé sous cette profondeur est protégé naturellement contre le gel.
- L'accès pour la vidange par camion-pompe est plus simple avec un souterrain bien conçu. Un hors sol en espace restreint peut compliquer l'accès au technicien.
- Pour les rénovations d'ateliers existants sans excavation prévue, le hors sol est presque toujours la solution la plus rapide et la plus économique.
Quelle est la différence fondamentale entre un séparateur hors sol et souterrain ?
Les deux types reposent sur le même principe physique : la différence de densité entre l'eau et les hydrocarbures fait remonter l'huile à la surface, où elle est retenue pendant que l'eau traitée continue vers le réseau d'égout. La différence n'est pas technologique. Elle est mécanique et logistique : où est placée l'unité, comment on y accède, et quelle capacité elle peut atteindre.

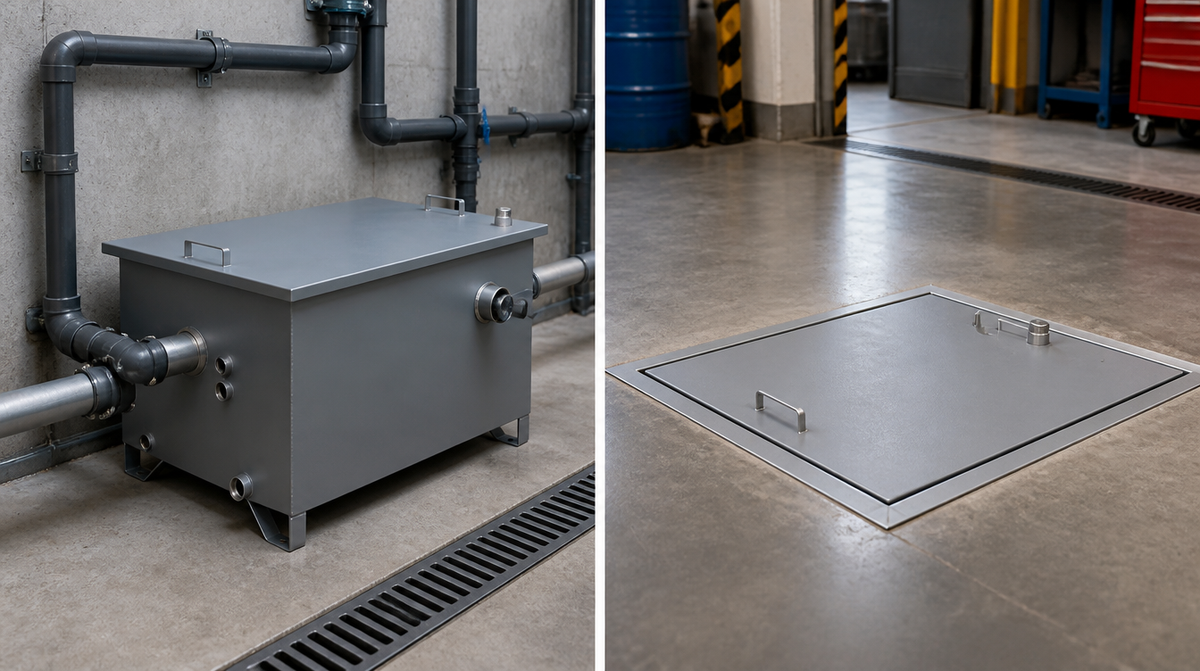

Un séparateur hors sol (ou montage en surface) s'installe à l'intérieur d'un bâtiment, fixé au plancher ou posé sur une dalle. Il reste visible, accessible directement par un technicien, et raccordé aux drains de plancher existants. L'entretien se fait sans équipement de levage lourd.
Un séparateur souterrain s'installe en cuve enfouie, sous la surface finie du plancher ou à l'extérieur du bâtiment. L'accès se fait par un couvercle de regard. La vidange requiert un camion-pompe (camion-vidangeur) avec tuyau d'aspiration descendant jusqu'à la chambre de collecte.
Un séparateur encastré (flush mount) occupe une position intermédiaire : la cuve est logée dans une fosse de béton coulée dans le plancher, mais le dessus affleure la surface finie. Il n'encombre pas l'espace de travail, mais l'excavation est nécessaire lors de l'installation initiale.
Séparateur hors sol : quand est-ce le bon choix ?
Pour un atelier de 1 à 6 baies, le hors sol est la réponse par défaut dans la grande majorité des cas. Les coûts d'installation sont contenus entre 500 et 1 500 $ CAD pour la pose, le raccordement aux drains existants et la mise en service, selon la complexité du réseau de tuyauterie existant. Pour les détails sur les coûts complets, consultez notre analyse des coûts d'un séparateur eau-huile au Canada.
Capacités disponibles
La gamme OlioSep™ hors sol couvre les débits de 0,5 à 50 GPM (environ 2 à 190 L/min). Cette plage satisfait la quasi-totalité des ateliers automobiles, des garages de flotte légers et des installations industrielles à débit modéré. Pour savoir quel débit correspond à votre installation, consultez notre guide de dimensionnement.
Stockage des sédiments et de l'huile
Les unités hors sol OlioSep™ comportent une chambre de collecte des sédiments et une chambre de rétention d'huile. La vidange s'effectue manuellement par un technicien muni d'un aspirateur industriel ou d'un petit équipement de pompage portatif. Aucun camion-pompe n'est nécessaire pour les modèles compacts.
Protection contre le gel au Canada
C'est le point faible du hors sol dans les régions nordiques. Un séparateur en surface, dans un espace non chauffé, peut geler. L'huile solidifiée bloque la chambre de collecte et met la protection hors service. Deux solutions s'offrent à vous :
- Espace chauffé : placer le séparateur dans un local technique maintenu au-dessus de 5 °C en hiver. C'est la solution standard pour les ateliers intérieurs au Canada.
- Isolation thermique : sur les modèles OlioSep™, des manchons isolants et des cordons chauffants peuvent être installés pour les applications en environnement froid contrôlé.
Quand choisir un séparateur hors sol
- Atelier ou garage avec espace intérieur chauffé disponible
- Installation 1 à 6 baies, débit de pointe inférieur à 50 GPM
- Budget d'installation limité ou projet de rénovation sans excavation prévue
- Besoin d'accès direct et rapide pour l'entretien régulier
- Locataire d'un espace commercial (évite les travaux de génie civil)
- Remplacement d'un ancien séparateur sans modifier le plancher
Séparateur souterrain : quand faut-il l'envisager sérieusement ?
Un séparateur souterrain représente un investissement de 5 000 à 20 000 $ CAD pour l'installation, selon la profondeur d'enfouissement, la nature du sol, l'accessibilité du site et les travaux de remblayage requis. Ce chiffre inclut la location de la pelle mécanique, la coulée du béton de fond, et la connexion aux réseaux de tuyauterie existants. L'équipement lui-même s'ajoute à ces coûts de génie civil.
Capacités et applications industrielles
Les séparateurs souterrains de la gamme OlioSep™ desservent les installations à débit élevé : lave-autos multi-baies, dépôts de camions lourds, stations de transfert de carburant, terminaux pétroliers, stations-service à fort achalandage. Ils sont conçus pour recevoir plusieurs drains simultanément et accumulent de plus grands volumes d'huile et de sédiments entre les vidanges.
Protection naturelle contre le gel
Au Québec, la profondeur de gel varie selon la région : de 1,2 m dans le sud de la province jusqu'à 1,8 m ou davantage en Abitibi ou au Saguenay. Un séparateur souterrain installé sous la ligne de gel est protégé thermiquement par la masse du sol. L'eau et l'huile ne gèlent pas, même lors des hivers les plus rigoureux. C'est l'argument principal en faveur du souterrain pour les installations extérieures ou les garages non chauffés.
Accès pour la vidange par camion-pompe
L'entretien d'un séparateur souterrain exige un camion-vidangeur (vac-truck). Le technicien descend un tuyau d'aspiration dans le regard d'accès pour pomper les boues de sédiments et l'huile accumulée. Cet accès doit être planifié dès la conception : le couvercle de regard doit être de dimension suffisante (minimum 600 mm de diamètre intérieur), situé hors des voies de circulation lourde ou protégé par un cadre de fonte adapté à la charge de trafic.
Un regard mal positionné sous une rampe de stationnement ou derrière un équipement fixe peut transformer une vidange de routine en travaux de génie coûteux.
Quand choisir un séparateur souterrain
- Site extérieur non chauffé ou installation ouverte exposée au gel
- Débit de pointe supérieur à 50 GPM ou installation multi-baies à fort achalandage
- Contrainte d'espace au sol dans le bâtiment (aucune place pour une unité hors sol)
- Nouvelle construction avec plancher non encore coulé (intégration en phase de génie civil)
- Lave-auto commercial, dépôt de camions lourds, terminal pétrolier
- Réglementation locale exigeant une unité souterraine (vérifier auprès du service des eaux de la municipalité)
Le séparateur encastré (flush mount) : la solution intermédiaire
L'encastré (flush mount) répond à un cas précis : vous avez besoin de la capacité d'un modèle plus grand, mais vous ne pouvez pas avoir d'équipement en saillie sur votre plancher de travail. C'est le cas des ateliers à plancher plein sans zone technique dédiée, des stations de lavage rapide où les véhicules circulent sur toute la surface, et des installations où les normes d'assurance ou les règles du propriétaire interdisent tout équipement apparent.
La cuve OlioSep™ encastrée s'installe dans une fosse coulée dans la dalle de béton. Le dessus de l'unité affleure la surface finie. L'accès pour l'entretien se fait par un couvercle de plancher au niveau du sol. L'excavation est nécessaire à l'installation initiale, mais moins profonde et moins coûteuse qu'un souterrain complet.
Ce type d'installation convient bien aux rénovations planifiées où des travaux de plancher sont déjà prévus. Il ne se justifie pas pour une installation rapide dans un atelier existant sans travaux majeurs.
Comparaison directe : hors sol vs encastré vs souterrain
| Critère | Hors sol | Encastré (flush mount) | Souterrain |
|---|---|---|---|
| Coût d'installation | 500 - 1 500 $ | 2 000 - 6 000 $ | 5 000 - 20 000 $ |
| Débit couvert | 0,5 - 50 GPM | 2 - 50 GPM | 10 - 200+ GPM |
| Protection contre le gel | Requiert espace chauffé | Partielle (dalle isolante) | Complète (sous ligne de gel) |
| Accès entretien | Direct (technicien seul) | Couvercle au sol | Camion-pompe requis |
| Espace requis au sol | Oui (en saillie) | Non (affleure) | Non (hors bâtiment possible) |
| Idéal pour | Ateliers 1-6 baies chauffés | Rénovations avec travaux plancher | Sites extérieurs, forts débits |
Toutes les valeurs d'installation sont en CAD et excluent le coût de l'équipement.
FAQ — Questions fréquentes sur le choix du type d'installation
Un séparateur eau-huile hors sol est-il aussi efficace qu'un séparateur souterrain ?
Oui, à débit égal et dans des conditions d'installation correctes, les deux types atteignent le même niveau de séparation. L'efficacité dépend du dimensionnement, de la technologie (coalescente ou gravitaire) et de l'entretien, pas de l'emplacement de la cuve. Un hors sol OlioSep™ correctement dimensionné produit un effluent conforme aux 15 mg/L exigés par la plupart des municipalités québécoises.
Peut-on installer un séparateur hors sol à l'extérieur au Canada ?
Techniquement oui, mais pratiquement déconseillé dans la majorité des régions canadiennes sans mesures de protection thermique. En hiver québécois, une unité hors sol exposée aux températures extérieures gèlera. Si l'installation extérieure est inévitable, il faut prévoir un cabanon isolé et chauffé, ou opter pour un modèle souterrain installé sous la ligne de gel.
Quelle est la différence de coût entre un séparateur hors sol et souterrain ?
L'installation d'un séparateur hors sol coûte entre 500 et 1 500 $ CAD en main-d'oeuvre et raccordements. L'installation souterraine, incluant l'excavation, le coffrage, le béton et le remblayage, coûte de 5 000 à 20 000 $ CAD selon la profondeur et l'accessibilité. Cette différence amortit souvent l'achat d'un équipement hors sol de meilleure capacité pour les applications qui s'y prêtent.
Un lave-auto commercial a-t-il besoin d'un séparateur souterrain ?
Pas nécessairement, mais souvent oui. Un lave-auto multi-baies à fort achalandage génère des débits de pointe qui dépassent facilement 50 GPM, et la surface de travail ne permet pas d'équipement en saillie. Un modèle encastré ou souterrain est généralement la solution retenue. Un lave-auto à une seule baie avec débit modéré peut utiliser un modèle hors sol si l'espace chauffé est disponible. La première étape reste le calcul du débit de pointe.
Peut-on installer un séparateur hors sol dans un garage existant ?
Oui, et c'est justement l'avantage principal du hors sol dans les projets de rénovation. L'unité se raccorde aux drains de plancher existants sans couler de béton. L'installation se fait généralement en une journée. C'est la raison pour laquelle la plupart des ateliers automobiles canadiens qui mettent aux normes un espace existant optent d'abord pour le hors sol, sauf contrainte technique spécifique.
