Le piézomètre à point d'entraînement du modèle 615 est conçu comme une méthode abordable pour surveiller les eaux souterraines peu profondes et la vapeur de sol dans des conditions appropriées.
Les points d'entraînement se fixent au tuyau d'entraînement en acier inoxydable de 3/4 "(20 mm) NPT. Points puits. Ils peuvent également être utilisés pour des applications de surveillance temporaires à court terme.

Des échantillons de meilleure qualité peuvent être obtenus lorsque des tubes en polyéthylène ou en PTFE sont fixés au point d'entraînement en acier inoxydable. L'échantillonnage des eaux souterraines et les mesures de tête hydraulique peuvent être prises dans le tube à l'aide d'un équipement de petit diamètre, comme décrit auprès.
Les piézomètres à point d'entraînement Solinst peuvent être conduits dans le sol avec toute technologie de poussée ou de forage directe, y compris le marteau de diapositive manuel indiqué à droite. Pour éviter le colmatage ou la frottis de l'écran pendant l'installation, une version blindée est également disponible.

Applications

• Échantillonnage des eaux souterraines, y compris les COV
• Surveillance du niveau de l'eau
• Surveillance du débit de base dans les lits de cours d'eau
• Délimitation des panaches contaminants
• Échantillonnage des gaz du sol
• Surveillance UST
• Évaluation des sites à faible coût et minimale
• Points épuisés

Échantillons de haute qualité

Les piézomètres à point d'entraînement du modèle 615 ont un écran filtrant cylindrique à 50 maille à 50 maille, dans un corps d'entraînement en acier inoxydable de 3/4 "(20 mm), un support d'écran et un raccord en option pour la fixation des tubes d'échantillon.
Le 615 N ou 615 SN, conçu sans barbe à tubules, doit être utilisé pour les mesures au niveau de l'eau. Cela permet d'économiser de l'argent et offre un meilleur accès aux compteurs de niveau d'eau.
Le 615 ou 615 s a un raccord barbelé intérieur pour 5/8 "OD x 1/2" ID (16 mm x 12 mm) LDPE ou échantillon de ptfe. Cela empêche l'échantillon de l'eau de contacter les tiges d'extension et maintient une intégrité élevée de l'échantillon, même lorsque des extensions en acier galvanisées peu coûteuses sont utilisées.
Le 615 C est idéal pour l'échantillonnage de vapeur de sol. Lorsqu'une connexion étanche à l'air est la plus souhaitable, l'option de raccord de compression permet aux utilisateurs de fixer un échantillon de 1/4 "(6 mm) directement en haut de la partie dépistée du point d'entraînement.
Les points d'entraînement blindés 615 S et 615 SN ont une seule utilisation, 1-1 / 2 "(38 mm) de diamètre. agit comme un joint annulaire, ce qui évite la contamination des niveaux supérieurs dans le trou.

Échantillonnage dans des diamètres étroits

L'échantillonnage à poussée directe est rapidement devenu un moyen populaire d'obtenir des échantillons d'eau souterraine. Cependant, l'échantillonnage dans les points d'entraînement nécessite un échantillonneur de diamètre étroit. Solinst propose plusieurs options pour cette application d'échantillonnage spécifique.

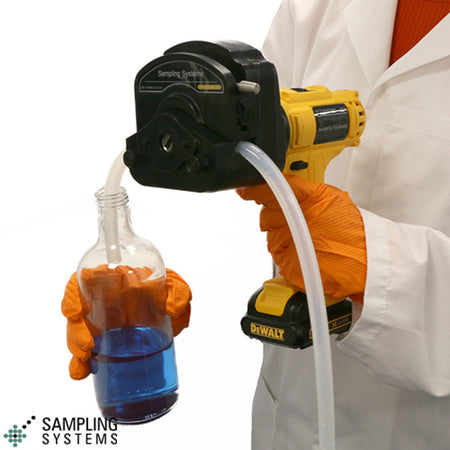

Pompe péristaltique, modèle 410

La pompe péristaltique utilise le principe d'aspiration d'aspiration. Convient pour 1/4 "(6 mm) ID ou plus grand diamètre. La pompe péristaltique fournit un débit régulé et régulier. Il soulèvera l'eau jusqu'à 32 pieds (10 m) au niveau de la mer.

Mini pompe inertielle, modèle 404

La mini-pompe inertielle se compose d'un clapet anti-retour et d'un tube qui est rapidement soulevé et abaissé pour soulever un échantillon. La mini pompe inertielle convient à des puits aussi étroits que 3/8 "(9,5 mm) ID et fonctionne à des profondeurs de 100 pi (30 m).
Miniature Point Source Bailer, modèle 429
La bailer en acier inoxydable de 1/2 "(12 mm) fonctionne très bien dans le 615 N ou 615 Sn. Le dispositif de vidange inférieur permet un débit régulé et régulier.

Tête hydraulique

Les niveaux d'eau peuvent être mesurés dans la plupart des points d'entraînement décrits, en utilisant un compteur de niveau d'eau Solinst Modèle 101, ou le modèle de niveau d'eau de câble coaxial du modèle 102 ou 102M. Un couplage réducteur de 1 "à 3/4" est disponible pour installer un niveau de niveau dans une section de 1 "tuyau d'extension.

Marteau à glissière manuelle

Pour installer des piézomètres à point d'entraînement Solinst à peu de frais, le marteau à glissière manuelle peut être utilisé. Le marteau à glissière de 25 lb (11 kg) et tous les autres équipements peuvent facilement être transportés dans une voiture ou un camion vers la plupart des sites.
Une tête d'entraînement lourde est utilisée, sur laquelle le marteau à glissière a un impact, et un pass de tube garantit que le tube ne se fait pas endommager pendant l'installation.

Accessoires

Solinst fournit des capuchons delrin 3/4 "(20 mm) NPT et des accouplements et extensions en acier inoxydable. Ces accessoires peuvent également être d'origine locale dans les magasins de plomberie et de quincaillerie.

Limitations de profondeur

Les piézomètres à point d'entraînement ne conviennent pas à tous les sites. Les limitations de profondeur varient selon les conditions du sol et la méthode d'entraînement utilisée.

Les piézomètres à point de conduite Solinst sont disponibles dans cinq configurations différentes; Le 615 avec un raccord barbelé, le 615 N sans ajustement barbelé, le 615 C avec un raccord de compression, le 615 S avec un raccord et un bouclier barbelées, et le 615 SN avec un bouclier et sans raccord barbelé.
